青島凱能鍋爐專業的余熱發電服務商，200余人的專業技術團隊為您提供專業的余熱發電方案，礦熱爐余熱發電系統礦熱爐尾部煙氣流程為:在主煙道前開孔，將主煙道路熱煙氣引出，經煙道到余熱鍋爐入口，煙氣自上而下流動，流經蒸發器和省煤器，經鍋爐出口的引風機再排入主煙道，經煙囪排空。煙氣溫度降低，所放出的熱量用來使水水蒸氣。

蒸汽系統流程為：是過濾后的河水經全自動軟水處理系統制成軟化水，與汽輪機熱井的凝結水混合后送入除氧器，被飽和蒸汽加熱至104℃，達到除氧目的。然后由汽水分離器給水泵送入余熱鍋爐上部的省煤器，水在省煤器內吸收熱量使水溫上升，水溫升到略低于汽水分離器壓力下的飽和溫度，就離開省煤器進入汽水分離器。進入汽水分離器的水與汽水分離器內的飽和水混合后，沿汽水分離器下方的出水口到循環泵，水在循環泵中壓力升高，進入蒸發器，在蒸發器內的水吸熱開始產汽，通常是只有一部分水變成汽，所以在蒸發器管內流動的是汽水混合物。汽水混合物離開蒸發器進入汽水分離器上部。在汽水分離器內裝有汽水分離設備，可以把汽和水分開，水落到汽水分離器內水空間，而蒸汽從汽水分離器頂部出來供給用戶。

24小時客服，如果您對發電機組余熱鍋爐感興趣或者有疑問，請點擊聯系我們網頁右側的在線客服或致電400-839-8318

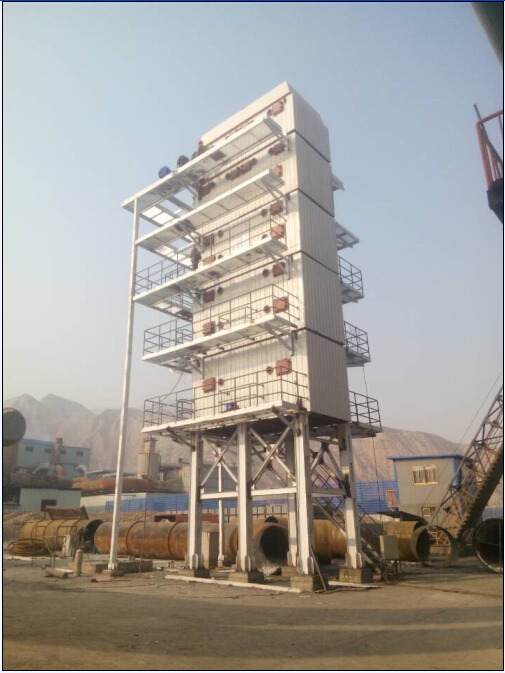

  礦熱爐余熱鍋爐余熱利用現場案例
